Pneumatický trojcestný guľový ventil popis
Pneumatický trojcestný guľový ventil je automatický ventil, ktorý poháňa jadro ventilu, aby sa otáčal stlačeným vzduchom, aby sa dosiahla odklon médií potrubia, sútok alebo prepínanie smeru toku. Podľa štruktúry kanála sa dá rozdeliť na:
L Typ: Používa sa na prepnutie dvoch kolmých kanálov na dosiahnutie rozdelenia toku média.
T Type: Podporuje prepojenie troch kanálov alebo uzavretie akéhokoľvek kanála, ktoré je vhodné na scenáre prepínania v sútoku a smerovaní toku.
Základná štruktúra
Pneumatický ovládač::
Single-pôsobenie: Spolieha sa na pružinové reset, vhodné pre automatické zatváracie scenáre, keď sa stratí vzduch.
Mour-pôsobenie: Obojsmerný pohon tlaku vzduchu vyžaduje na udržanie polohy ventilu externý zdroj vzduchu.
Tlak hnacieho vzduchu je 5-7 bar a príslušenstvo, ako sú limitné spínače, polohovače a solenoidové ventily, môžu byť voliteľne vybavené na dosiahnutie diaľkového ovládania.
Valve telo a guľové jadro:
Valve telesný materiál: liate oceľ, nehrdzavejúca oceľ (napríklad 304/316) alebo plast (scenáre rezistentné na koróziu), rozsah priemeru DN 15-300 mm, tlakový odpor 1. 6-6. 4MPA.
Ball Core Design:
Jadro typu L-Type spája iba dva zvislé kanály s ľahkou štruktúrou a nízkym krútiacim momentom.
Ball jadro typu T používa štvor sedadlové tesnenie, ktoré môže flexibilne ovládať stav pripojenia troch kanálov, ale vyžaduje vyšší hnací krútiaci moment.
Zohľadnenie komponentov:
Soft Seal: Polytetrafluóretylén (PTFE) tesniaci krúžok, teplotný odolný -30 Stupeň ~ 180 stupňov, na dosiahnutie tesnenia bez úniku.
Hard Seal: Prekrývanie karbidu, vysoko teplotný odolný do 250 stupňov, vhodný pre vysokotlakové pary alebo korozívne médiá.
Pneumatický trojcestný guľový ventil Špecifikácia
|
Položka |
Pneumatický trojcestný guľový ventil | ||
|
Príslušné štandardy |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Rozsah veľkosti |
DN15 až DN200, 1/2 "až 8" |
||
|
Režim |
K dispozícii je dvojité pôsobenie, návrat |
||
|
Prívod vzduchu |
2,5 až 8 bar |
||
|
Prevádzkový tlak |
PN10/16/25/40/64 |
||
|
Moment |
14 až 4678nm |
||
|
Životnosť |
1, 000, 000 (1 milión) krát |
||
|
Uhol rotácie |
90 stupňov ± 4 stupňa |
||
|
Telesný materiál |
Nehrdzavejúca oceľ 304/316/316L |
||
|
Tesniaci materiál |
NBR, EPDM, PTFE |
||
|
Základný materiál |
Nehrdzavejúca oceľ 304/316/316L |
||
|
Možnosti štruktúry |
2 cesty alebo 3 spôsob (port T alebo L) |
||
|
Koncové pripojenie |
Trojica |
||
|
Uplatniteľné médiá |
Kontrola vody, vzduchu, plynu, oleja, tekutiny, pary |
||
|
Teplota. médiá |
Rozsah od -10 do +180 stupňa |
||
|
Okolitá teplota. |
Štandardný typ: -20 do +80 stupeň (-4 až 176 stupňov f) |
||
|
Voliteľné príslušenstvo |
Namur solenoidný ventil, limitný spínač, FRL, indikátor polohy, manuálne zariadenie |
||
|
Aplikácia |
Potraviny a nápoje, rafinácia, odsoľovanie, petrochemické, chemické, farmaceutické, textilné, bunično a papier, ťažba, námorný, energetický priemysel, shioyard |
||

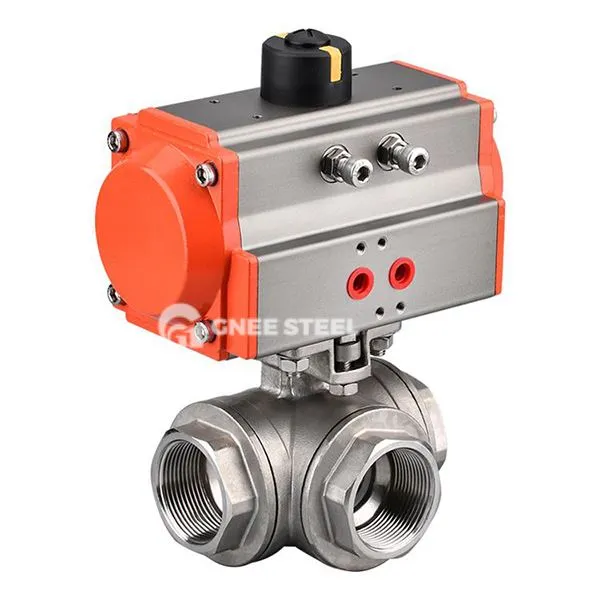

pneumatický trojcestný guľový ventil
Výhody
High Utesnanie: Štvorstranná elastická tesniaca štruktúra sedadla ventilu dosahuje nulovú úniku a vydrží vákuum na 6,4 MPA vysoký tlak.
Compact Štruktúra: Návrh integrovaného príruby alebo závitového pripojenia znižuje požiadavku na inštalačné priestory a nevyžaduje, aby sa teleso ventilu rozobralo na údržbu.
„Kompatibilita po celej médiu: Vhodné pre korozívne médiá, ako je plyn, kvapalina, para a silné kyseliny/alkali a telo sanitárneho lešteného ventilu spĺňa potravinové/farmaceutické aseptické normy.
Flexné riadenie: Podporuje manuálne, pneumatické alebo inteligentné polohovacie (4-20 mA signálne vstup) Multi-režim Control.
Žiadosti
Chemické/ropné:
Vysokoteplotné odklonenie ropy a plynu (ako sú suroviny konfluencie T-ventilu), vysokotlakové rezanie potrubia pary.
Environmentálna ochrana/úpravy vody:
Presné dávkovanie reagencií a regulácie miešania odpadových vôd na zníženie odpadu chemického činidla.
Jedlo/Pharmaceutický:
Distribúcia aseptických tekutín, aby sa zabránilo zvyškovej kontaminácii média.
Energia/HVAC:
Vyvážená regulácia horúceho a studeného média v vykurovacej sieti, aby sa znížila spotreba energie o 15%-20%.
