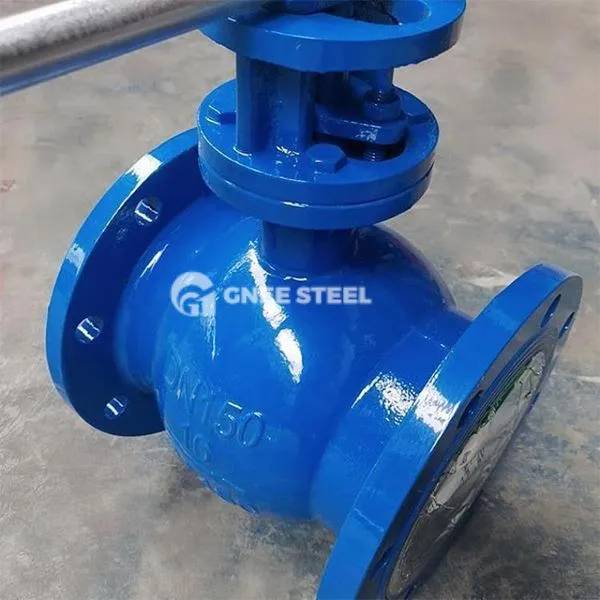

Opis rotačného guľového ventilu
Rotačný guľový ventil je vylepšeným produktom obojsmerného tvrdo utesneného guľového ventilu. Uvedomuje si ovládacie prvky média otáčaním lopty okolo osi. Je špeciálne navrhnutý pre médium obsahujúce častice a vysokú eróziu. Jeho základná štruktúra zahŕňa:
Valve Body: Vyrobené z uhlíkovej ocele alebo z nehrdzavejúcej ocele ako celku a vnútorná dutina je tvrdená, aby odolala erózii častíc;
Ball: Povrchové opláštenie tvrdej zliatiny (ako je karbid volfrámu), aby sa vytvorila rezaná štruktúra v tvare V alebo štruktúra s plným priemerom, aby sa zvýšila odolnosť proti opotrebeniu a schopnosť regulácie toku;
Zostava prideľovania: Kombinácia kovového tvrdého tesnenia a elastického sedadla ventilu, dizajn pružiny predpätia môže kompenzovať opotrebenie a udržiavať dlhodobé tesnenie;
Drive Zariadenie: Prispôsobené na červové zariadenie, pneumatický alebo elektrický ovládač, ktorý podporuje ovládanie diaľkovej automatizácie.
Pracovný princíp
Pening a zatváracie mechanizmus: Lopta sa otáča o 90 stupňov pomocou mechanizmu a výrez v tvare V alebo otvorom je zarovnaný/nesprávne zarovnaný s prietokovým kanálom, aby sa dosiahol médium zapnuté/vypnuté alebo reguláciu toku;
Zadanie zásady: Sedadlo kovového ventilu s pružinovým ventilom pri zatvorení pevne zapadá do gule, čím sa pod vysokým tlakom vytvorí dvojité tesnenie (kov + elastický materiál);
Funkcia reliéfu tlaku: Keď je dutina ventilu nadmerná, sedlo ventilu na výstupe automaticky ustúpi, aby sa zabránilo poškodeniu tesniaceho povrchu.
Špecifikácia rotačného guľového ventilu
|
Aplikácia |
Všeobecný |
|
Miesto pôvodu |
Henan, Čína |
|
Moc |
Elektrický |
|
Moc |
Vysielať |
|
Štruktúra |
Typ prepínača |
|
Prispôsobená podpora |
OEM |
|
Veľkosť prístavu |
15 mm až 16 mm (1/2 palca až 16 palcov) |
|
Záruka |
1 rok |
|
Číslo modelu |
Séria B810 |
|
Teplota médií |
Nízka/normálna/vysoká teplota |
|
Značka |
Genele |
|
Médium |
normálny |
|
Názov produktu |
B810 séria kovový tesniaci guľový ventil |
|
Model |
Séria B810 |
|
Sortiment nominálneho priemeru |
15 mm až 16 mm (1/2 palca až 16 palcov) |
|
Nominálny tlak |
PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, Class150, Class300, Class600, Class900, Class1500, Class2500 |
|
Materiál |
Uhlíková oceľ, nehrdzavejúca oceľ, WCB, zliata oceľ |
|
Teplota |
-196 Stupeň na 450 stupňov |
|
Napájanie |
220 V 50 Hz alebo 380 V 50 Hz |
|
Prívod vzduchu |
{{0}}. 4mpa ~ 0,5MPa |
|
Ovládací signál |
DC24V |
|
Vlastné charakteristiky toku |
Rýchle otvorenie |
rotačný guľový ventil
Žiadosti
Petrochemický priemysel
Scenár: Olejový kalový obehový systém, dodávka katalyzátora; Funkcia: Tolerujte eróziu média obsahujúceho tuhé častice a znížte opotrebenie ventilov a úniku.
Elektrická energia a metalurgia
Scenár: Vodný systém Cirkulujúci vodný systém s troskou kotla, potrubie vstrekovania práškového uhoľného uhlia; Funkcia: Štruktúra tvrdého tesnenia sa prispôsobuje vysokej teplote (menšia ako alebo rovná 550 stupňom) a častým otváracím a uzatváracím podmienkam.
Ochrana životného prostredia a výroba polysilikónu
Scenár: Cirkulujúca voda, ktorá obsahuje prášok kremíka, kontrolu výbojov odpadovej vody kyselinou; Funkcia: Materiály odolné voči korózii (ako napríklad WCB niklové pokovovanie) Rozšírte životnosť ventilu
