Popis ventilového ventilu zásuvky
Socket zváracie guľové ventil je pripojený k potrubiu zváraním zásuvky. Jeho otváracie a zatváracie časti sú gule s kruhovými kanálmi. Médium sa dá zapnúť a vypnúť alebo smer toku je možné ovládať otáčaním 90 stupňov. Používa sa hlavne v potrubných systémoch vody, ropy, plynu a korozívnych kvapalín (napríklad kyseliny a alkalis). Rozsah tlaku je zvyčajne 1. 6-6. 4Mpa a teplotný odpor môže dosiahnuť -20 stupeň ~ 350 stupňov .
Základná štruktúra a vlastnosti
Dizajn tela ventilu
Metóda pripojenia: Pripojenie Socket Welding (SW) je prijaté, ktoré je prispôsobené štandardnému ASME B16.11, ľahko sa inštaluje a vynikajúce tesnenie; ATERIAL: Teleso ventilu je väčšinou vyrobené z 304/316L z nehrdzavejúcej ocele alebo duplexnej ocele, ktorá má silný odolnosť proti korózii a je vhodná pre zložité pracovné podmienky, ako je napríklad médium obsahujúce síru; Štruktúrna forma: Trhree-Piece: Pozostáva z tela ventilu, krytu ventilu a ventilového disku, ktorý sa ľahko rozoberuje a udržiava (napríklad typ Q61F); Full Vrs/redukovaný otvor: Celý konštrukcia vrtu znižuje stratu tlaku a znížená štruktúra vrtu je vhodná pre scény s obmedzeným priestorom.
Tesnenie a hnací systém
Zadanie typu:
Shoft Seal: PTFE alebo Gumové sedadlo ventilu, úroveň úniku na ANSI VI, vhodná pre čisté tekutiny;
Hard tesnenie: Stellite 6, odolný voči opotrebeniu častíc a vysokej teploty (menej ako alebo rovná 450 stupňom);
Drive Mode: Manual, Pneumatic alebo Electric Actuator, čas pneumatickej odozvy menší alebo rovný 0. 05 sekúnd, podporuje diaľkové ovládanie.
Špecifikácia ventilového ventilu zásuvky
Veľkosti: 1/2 "- 2", dn 15 - dn 50 mm
Hodnotenie tlaku: trieda 15/600/800/1500/2500 libier
Materiál tela ventilu: A105, F304, F304L, F316, F316L, 4A, F51 atď.
Prevádzkované: páka, prevodový alebo pneumatický, hydraulický a elektrický ovládač
Médiá: plyn, olej, voda, kyselina
Formulár pripojenia: závitové, SW, BW konce.
Kanál: Priamy cez typ
Normy:
Dizajn: ASME B16.34 / BS 5351.
Tvárou v tvár: Štandard výrobcu.
Koniec do konca: Štandard výrobcu.
Závesný koniec: ASME B1.20.1.
Zváranie soketu a BW End: ASME B16.11.
Test: API 598/BS 6755.
Test bezpečného požiaru: API 597/API 6FA.

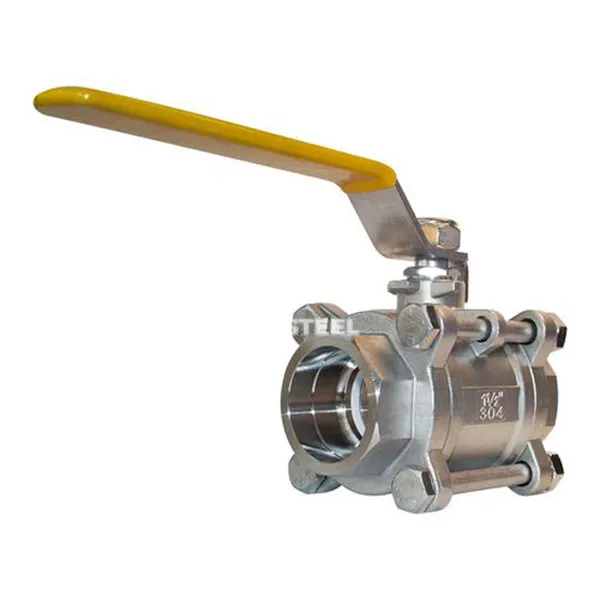

soketový zvarový guľový ventil
Žiadosti
Petrochemické: Odrezanie plynovodu kyslého zemného plynu (Q41F -160 P typ) pomocou 316L tela ventilu + kombinácia tvrdých tesnení;
Energia a výkon: Stredné prepínanie systému na skladovanie energie roztavenej soli, teplotný odpor 450 stupňov /odolnosť proti tlaku 32 MPa;
Farmaceutiká a potraviny: SUS316 Body lešteného ventilu + mäkké tesnenie, ktoré spĺňajú požiadavky sanitárnej certifikácie;
Úprava vody: Vysokotlakové pridávanie úpravy odpadových vôd, vhodné na vysokofrekvenčné otvorenie a zatváranie (väčšie alebo rovné 100, 000 krát).
