Popis práškového motýľa Opis

Ventil motýľa práškového motýľa je ventil, ktorý sa špeciálne používa v systéme sprostredkovania práškového a granulovaného materiálu. Uvedomuje si otváranie a zatváraciu kontrolu potrubia otáčaním dosky ventilu. Má vlastnosti dobrého tesnenia, odolnosti proti opotrebeniu a ľahkej. Všeobecne sa používa v silách, pneumatickom sprostredkovaní, chemickom priemysle a spracovaní potravín.

Základné parametre a štrukturálne charakteristiky
Základný dizajn:

Telesný materiál ventilu: liate zliatina z hliníka (ľahká) alebo 304/316L z nehrdzavejúcej ocele (odolná proti korózii), doska rotačnej ventilu prijíma materiály odolné voči polyméru (napríklad NBR, PTFE).
‌ Forma tesnenia: mäkké tesnenie (gumový alebo polymérny materiál), vhodné pre požiadavky na prevenciu úniku práškových častíc.
‌ Režim pohonu: manuálne, pneumatické (pohon CP101/CP126) alebo elektrický, podporujúci rýchle otvorenie a zatváranie.

Špecifikácia práškového motýľa ventilu

Predmety Parameter	FOSD -05	FOSD -10	FOSD -16	FOSD -30	FOSD -60	FOSD -125	FOSD -250	FOSD -400
Moment	50 nm	100 nm	160 nm	300 nm	600 nm	1250 nm	2500 nm	4000 nm
Hodnotený čas cestovania	20S	15S/30S			30S/60S	100S	100S	100S
Uhol rotácie	0 Stupeň -90	0 Stupeň -90	0 Stupeň -90	0 Stupeň -90	0 Stupeň -90	0 Stupeň -90	0 Stupeň -90	0 Stupeň -90
Pracovný prúd	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Štartovacia sila	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Motor	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Váha	3 kg	5 kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Moc	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Vyberte možnosti)
Izolačný odpor	100 m/500VDC
Tlak odolný	1500 vac, jedna minúta
Inkrabilná ochrana	IP65/IP67
Inštalačný uhol	360 stupňov akýkoľvek uhol
Elektrická interperácia	jeden G1/2 CNCO, jeden port pripojenia napájacieho kábla, jeden port pripojenia signálneho drôtu
Vlhkosť	-30 Stupeň do +60

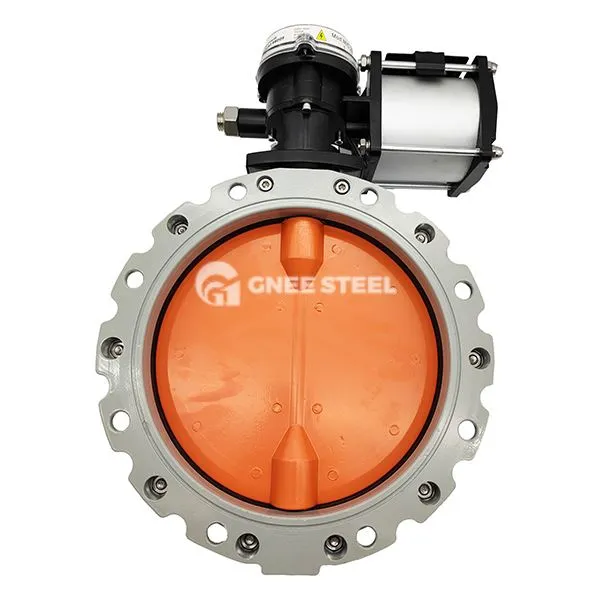

Ventil práškového motýľa

Žiadosti

Manipulácia s práškovým materiálom:
Vykladanie na spodku silov a zásobníkov pomocou gravitácie na zachytenie materiálov.

Výstup na dopravný dopravník alebo pneumatické sprostredkovanie potrubia, aby sa zabránilo spätnému toku materiálu.

Priemyselné pole:

Systém miešania cementu a chemického prášku, rezistentný voči abrazívnemu médiu.

Pracovné podmienky na potravinách (ako je mliečny prášok a škrob) Používajte teleso sanitárnej z nehrdzavejúcej ocele a pripájanie rýchleho inštalácie.

Špecifikácie výberu a inštalácie

Výberové body:
Ak obsahuje vysoko abrazívne častice média, je uprednostňovaná šikmé sedenie ventilu + polymérna ventilovacia doska, aby sa znížilo zaseknutie a opotrebenie.

Pneumatický sprostredkovací systém sa musí porovnať s pneumatickým ovládačom (tlak {{0}}. 4 ~ 0,6 MPa), aby sa zabezpečila rýchla reakcia.
‌
Požiadavky na inštaláciu:
Horizontálna inštalácia vyžaduje, aby os rotácie dosky ventilu bola kolmá na smer gravitácie, aby sa zabránilo hromadeniu materiálu a zlyhaniu tesnenia.

Prírubové spojenie využíva tesnenia kovových špirálových rany alebo silikónové vankúšiky s potravinami na splnenie požiadaviek na tesnenie rôznych médií.
