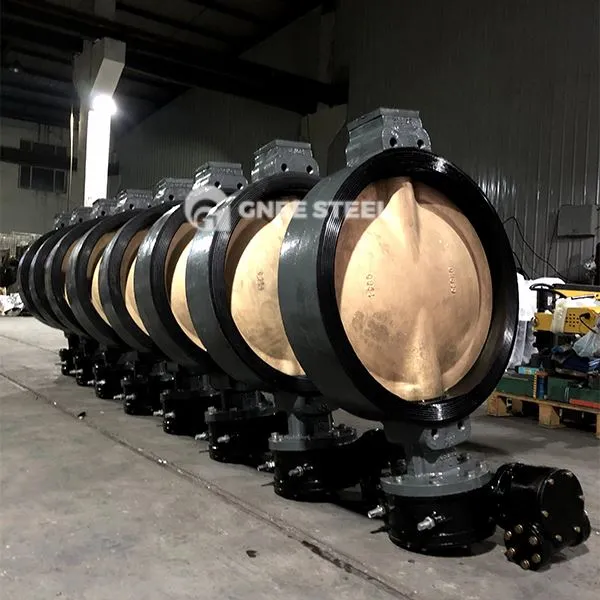

Semifinágrovaný motýľový ventil

Semi-Lug Butterfly Ventil je motýľový ventil, ktorý spája prírubu potrubia cez skrutky. Teleso ventilu je navrhnuté so štruktúrami LUG (cez otvory alebo vnútornými závitmi otvorov) na oboch stranách, ktoré sú vhodné pre inštaláciu a upevnenie a vhodné pre pripojenie typu svoriek. Všeobecne sa používa pri regulácii tekutiny za podmienok stredného a nízkotlakového podmienok.

‌Štruktúrne charakteristiky::
‌Lug Design‌: Posilniť štruktúru tela ventilu, znížte vplyv napätia potrubia na výkon tesnenia ventilu a je vhodný na časté otváracie a zatváracie scenáre;
‌Butterfly Plate Štruktúra‌: Prijmite trojvrstvovú kompozitnú štruktúru (ako je zliatinová oceľ + izolačná vrstva + nehrdzavejúca oceľ) na zlepšenie odporu teploty a deformácie;
‌ SPÔSOBY TYPE‌: Voliteľné mäkké tesnenie (guma\/PTFE) alebo tvrdé tesnenie (kovové opláštenie), úroveň úniku môže dosiahnuť až po úroveň ANSI V.

Výhody pracovného princípu a výkonnosti

Doska motýľa môže dosiahnuť otáčanie 90 stupňov prostredníctvom zariadenia ‌leverového princípu‌ alebo ‌Drive‌ a rýchlo ovládať médium zapnuté a vypnuté (čas otvárania a zatvárania kratší alebo rovný 3 sekundy);

Dvojitá excentrická alebo trojitá excentrická konštrukcia štruktúry znižuje trenie tesnenia a rozširuje životnosť.
‌Core výhody‌

‌ tlak a teplota odpor: V prípade PN10 ~ PN16 (trieda 150 ~ 300), teplotné pokrytie je -20 stupňa ~ 250 stupňov (tvrdé tesnenie sa môže predĺžiť na 600 stupňov);
„Odolnosť proti prietoku a vysoká účinnosť“: Hrúbka dosky motýľa je optimalizovaná a strata tlaku je menšia alebo rovná 0.
‌Easy Údržba‌: Štruktúra LUG zjednodušuje proces demontáže a montáže a podporuje online výmenu tesniaceho krúžku.



semifinágrovaný motýľový ventil



Žiadosti
Chemický priemysel: Na prepravu korozívnych médií, ako je kyselina sírová a tekuté alkali, sú potrebné sedadlá ventilu PTFE a telá z nehrdzavejúcej ocele;
Systém úpravy vody: DN50 ~ DN2000 Network regulácie vody, mäkké tesnenia (EPDM\/NBR) sú vhodné na prevenciu úniku;
Lode a energia: Systémy morských paliva a riadenie chladiacej vody v elektrárni musia dodržiavať štandardy JIS\/ANSI.
Výbery a údržba
Parametre výberu
Typ tesnenia: Tvrdé tesnenia (striekanie karbidu volfrámu) sú preferované pre médium obsahujúce častice a mäkké tesnenia sú voliteľné pre čisté tekutiny;
Režim pohonu: pre DN ＜ 300 sa odporúča červové prevodové zariadenie alebo pneumatický pohon pre DN väčšie alebo rovné 300 a ručná prevádzka páky je voliteľná pre DN ＜ 300;
Adaptácia materiálu: 316L tela ventilu + tesnenia Hastelloy sú vybrané pre korozívne prostredie a WCB + tvrdá zliatina sa používa pre vysokoteplotnú paru.
Špecifikácie údržby‌

Skontrolujte predpätie skrutky LUG každý štvrťrok, aby ste zabránili uvoľneniu a úniku príruby;
Dutina ventilu by sa mala vyčistiť každých šesť mesiacov pre médiá obsahujúce častice, aby sa zabránilo zaseknutiu dosky motýľa;
MAZICKÝ CLYC: Pridajte vysokoteplotný tuk do ložiska stonky ventilu každých 12 mesiacov (uplatňuje sa na viac ako 150 stupňov pracovných podmienok).
