Jeden excentrický popis motýľa oblátok
Jeden excentrický ventil motýľa oblátok je ventil, ktorý poháňa dosku motýľa, aby sa otáčala rotáciou ventilového stonky, aby sa dosiahla potrubie médium zapnuté alebo regulácie prietoku. Jeho jadrom je to, že os stonky ventilu sa odchyľuje od stredu motýľovej dosky a tvorí jednu excentrickú štruktúru, ktorá účinne rozptyľuje vytláčacie napätie medzi doskou motýľa a sedadlom ventilu.
Štrukturálny
Valve Body: valcový dizajn, krátka axiálna dĺžka, vstavaná motýľová doska, väčšinou vyrobená z nehrdzavejúcej ocele, uhlíkovej ocele atď.
Butterfly Plate a ventil stonky: Motýľová doska je v tvare disku, pevne pripojená k stonke ventilu a ventilový stonka je excentricky nastavená na optimalizáciu tesnenia.
Tesniaca štruktúra:
Tesniaci krúžok môže byť umiestnený na motýľovej doske (mäkký materiál, ako je polytetrafluóretylén) a tesnenie sa dosiahne elastickou deformáciou;
Alebo na telese ventilu je navrhnutý sedadlo ventilu v tvare Z, pričom sa spolieha na stredný tlak, aby pomohol tesneniu.
Wafer Connection: Ventil je priamo upnutý medzi rúrkovými prírubami skrutkami a štruktúra je kompaktná.
Jeden excentrická špecifikácia motýľa oblátok
Špecifikácie a rozmery
- Nominálny priemer (DN): Spoločný rozsah je DN50 ~ DN1200;
- tlak úrovne (PN): zvyčajne PN6 ~ PN25;
- Plicable teplota: Typ mäkkého tesnenia je všeobecne -20 stupňa ~ 150 stupňov a typ kovového tesnenia sa môže prispôsobiť vyšším teplotám.
Funkcie
Štruktúrne výhody
Malá veľkosť, ľahká hmotnosť, ľahko inštalácia a údržba;
Na úplné otvorenie/zatvorenie je potrebné, aby sa dala ľahko ovládateľná rotácia 90 stupňov.
Performance Charakteristiky
Závodné tesnenie : Prostredníctvom elastického sedadla ventilu alebo pomocného tesnenia stredného tlaku sa môže prispôsobiť rôznym pracovným podmienkam;
Lórový odpor toku: Lineárny vzťah medzi otvorením dosky motýľa a prietokom je dobrý a výkon nastavenia je vynikajúci;
Dubility: Dvojitý excentrický dizajn znižuje poškriabanie medzi doskou motýľov a sedadlom ventilu a predlžuje životnosť služieb.
Obmedzenia
Jedna excentrická štruktúra má počas procesu prepínania stále určité poškriabanie. Uplatniteľné scenáre sú podobné scenárom koncentrického motýľa ventilu. Pre vysokú teplotu a vysoký tlak sú potrebné dvojité/trojité excentrické typy.

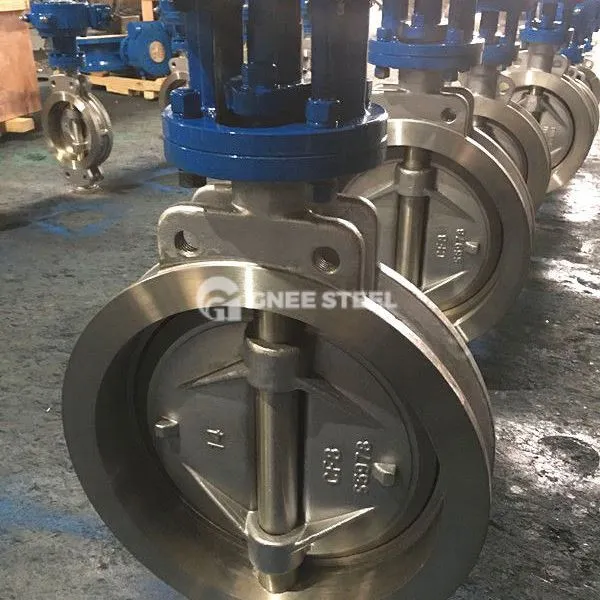

GNEE Jeden excentrický oblátkový motýľ
Aplikácia
Priemyselné potrubia: riadenie tekutín v petrochemickej, elektrickej energii, metalurgii a ďalších poliach;
Stavebné systémy: regulácia média vo vode/plynovom médiu v prívode a odtoku vody, HVAC;
Ochrana životného prostredia a úpravy vody: regulácia prietoku v čističkách odpadových vôd a čerpacích staniciach;
Potraviny a lieky: Sanitárny dizajn je vhodný na čistú dopravu média.
Aký je rozdiel medzi jedným excentrickým ventilom motýľov a dvojitým ventilom Butterfly?
1. Štrukturálne rozdiely
Výstredný dizajn
Jedna excentricita: Zo stredu motýľovej dosky sa odchyľuje iba os pre stonky ventilu, takže horné a dolné konce dosky motýľa a kontaktný povrch sedadla ventilu rozptyľujú tlak, ale počas procesu prepínania nemôže úplne eliminovať trenie.
Dvojitá excentricita: Na základe jedinej excentricity sa os stonky ventilu odchýli od stredu tela ventilu (tvoriace dve excentrické vzdialenosti) a motýľová doska sa môže po otvorení rýchlo odlúčiť od sedadla ventilu, čo výrazne zníži trenie.
Tesniaci stav
Jedna excentricita: Mäkké tesnenia (ako je guma, polytetrafluóretylén) sa väčšinou používa a na dosiahnutie tesnenia sa spolieha elastická deformácia.
Dvojitá excentricita: Je kompatibilná s mäkkými tesneniami alebo kovovými tesneniami (napríklad nehrdzavejúca oceľ, karbid), z ktorých druhá je odolná voči vysokým teplotám a má dlhšiu životnosť.
2. Porovnanie výkonu
| Podmienky | Jeden excentrický oblátkový motýľ | Dvojitý excentrický ventil motýľa oblátok |
|---|---|---|
| Trenie a nosenie | Medzi motýľovým tanierom a ventilom sedadla sú stále škrabance a zjavné opotrebenie. | Doska motýľa opúšťa sedadlo ventilu rýchlo a trenie sa výrazne zníži. |
| tlakový odpor | Vhodný pre nízky tlak (PN6 ~ PN16) | Vydrží vyšší tlak (PN16 ~ PN25) |
| Teplotný rozsah | Typ mäkkého tesnenia je vo všeobecnosti menší alebo rovná 150 stupňom | Typ utesneného kovu môže dosiahnuť viac ako 400 stupňov |
| Spoľahlivosť | Keď sa spolieha na elastickú deformáciu na utesnenie, požiadavka na uzatváraciu polohu je nízka | Uzatváranie polohy (kontakt v linke), zatvorenie vyžaduje presné umiestnenie |
3. Aplikačné scenáre
Jednotný excentrický ventil motýľa oblátky: Vhodný na nízky tlak, normálne teplotné a čisté stredné podmienky, ako je úpravy vody, prívod vody a drenáž, systém HVAC.
Dvojité excentrické oblátky Butterfly Ventil: Vhodný pre priemyselné scenáre s vysokou teplotou, vysokotlakovým alebo médom obsahujúcim častice, ako sú petrochemická, elektrická energia a metalurgické odvetvia.
4. Odporúčania výberu
Uprednostňovanie jedného excentra: Ak sú náklady citlivé, médium nie je korozívne a pracovné podmienky sú stabilné.
Uprednostňujte dvojitú excentricu: je potrebné prispôsobiť sa závažným pracovným podmienkam, ako je časté otváranie a zatváranie, vysoký teplota a vysoký tlak alebo dlhá životnosť.
