Opis ventilu vákuového motýľa
Vákuový motýľový ventil je špeciálne navrhnutý pre vákuové systémy a prijíma štruktúru dosky v stredovej línii (tvorená zváracími krátkymi oceľovými doskami). Má charakteristiky nízkeho odporu prietoku, ľahkej hmotnosti a flexibilnej inštalácie. Medzi jej hlavné inovácie patrí:
Integrovaná zostava kmeňových diskov: eliminuje tradičné spojenie skrutiek alebo kolíkov, vyhýba sa riziku úniku spôsobeného koróziou a významne zlepšuje spoľahlivosť vákuového tesnenia;
Viacvrstvová technológia tesniacej technológie: Sedo ventilu je vyrobené z nitrilového gumy (teplotný odpor -25 ~ 80 stupňov) alebo fluororubber (teplotný odpor {{{}} ~ 150 stupňov), s rýchlosťou úniku menšou alebo rovnajúcou sa 1,3 × 10^-6 Pa · L\/s;
Patentovaná zostava balenia zvyšuje utesnenie pripojenia tela ventilu a udržiava stabilný výkon pri vákuovom tlaku.
Režim pohonu a typ
Typ operácie:
Manuál Typ: Použitie na DN 32- DN300, prevádzkový krútiaci moment menší alebo rovný 10n · m, podporuje inštaláciu viacerých staníc;
Pneumatický typ: komprimovaný vzduchový pohon ({{{0}}. 4 ~ 0,7MPa), otváracia a zatváracia doba menšia alebo rovná 3 sekundami, podporuje režim s jedným\/dvojitým pôsobením a mimoriadny medzný režim;
Elektrický typ: Integrované ovládacie prvky PLC, vhodné pre DN {{0}}}}}} DN5000 Ultra-Large-Caliber Vákuové potrubia s tlakovým odporom 1,0 mPa.
Špeciálna štruktúra:
Self Locking Funkcia: Ventilova doska automaticky blokuje v otváracej a zatváracej polohe, vydrží 0. 3MPA tlak plynu a zabraňuje posunu vibrácií;
Obojsmerná konštrukcia tesnenia: Tesnenie hriadeľa ventilu prijíma kompenzačnú štruktúru na izoláciu vniknutia vonkajšej atmosféry a zabezpečenie toho, aby bol stupeň vákua menší alebo rovný 1,3 × 10^-5 PA.
Špecifikácia vákuového motýľa ventilu
| Rozsah veľkosti | 2 "~ 28", DN50 ~ DN700 |
| Režim | Dvojité pôsobenie, pružinový návrat (jednorazové konanie) |
| Prevádzkový tlak | 1,6 MPA |
| Prívod vzduchu | 2,5 až 8 bar |
| Uhol rotácie | 90 stupňov ± 4 stupňa |
| Časový čas | 1 ~ 2 sekundy pri 8. 0 tlaku vzduchu |
| Telesný materiál | SS304, SS316, SS316L |
| Uplatniteľné médiá | Kontrola vody, vzduchu, plynu, oleja, kvapaliny |
| Aplikácia | Voda a odpadová voda, ultra čistá voda, odsoľovanie, chemický, textilný, farmaceutický, buničina a papier |
| Voliteľné príslušenstvo | Namur solenoidný ventil, limitný spínač, FRL, indikátor polohy, manuálne zariadenie |

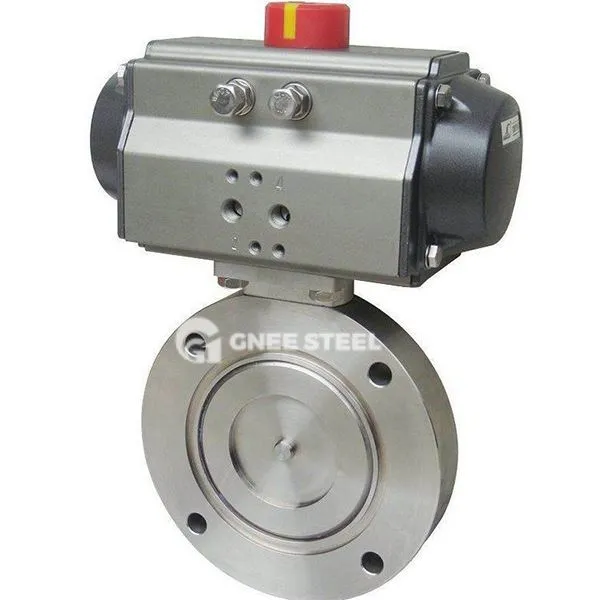

vákuový motýľový ventil
Výhody
High Flow Efficiency: Koeficient odporu prietoku je menší alebo rovný 0. 1 v plne otvorenom stave a vodivosť je lepšia ako ventily rovnakej úrovne;
Odolnosť proti tepla a korózii: Telesný materiál ventilu sa môže vybrať z nehrdzavejúcej ocele 304\/316L (odolnosť proti korózii chloridu) a motýľový ventil s fluórmi je vhodný pre silné kyslé médium;
Rýchla odozva: Pneumatický typ podporuje riadenie elektromagnetického reverzného ventilu a čas pre hranicu núdzového obdobia je menší alebo rovný 0. 5 sekúnd.
Aplikácie
Výroba polovodičov: Ovládanie prúdenia vzduchu vo vákuovom poťahovaní (požadovaná rýchlosť úniku menšia alebo rovná 1 × 10^-6 PA · L\/s);
Farmaceutický priemysel: Vysávací systém zmrazenia sušiča, vhodný na proces čistenia a sterilizácie CIP\/SIP;
Energetické pole: Systém regenerácie plynu TRT Blast Furnace, odolný voči plynným plynom s vysokou teplotou (menej ako 300 stupňov);
Inžinierstvo na ochranu životného prostredia: Potrubie na úpravu odpadového plynu na zabránenie depozície častíc a zlyhania tesnenia
