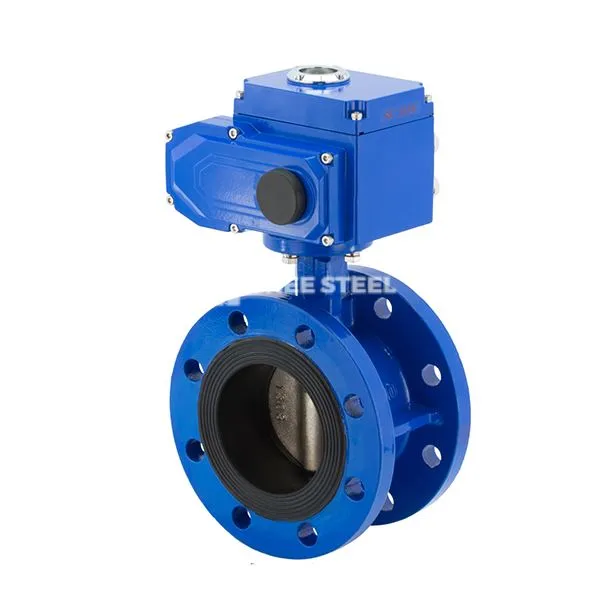

Elektrický ovládací motýľový ventil popis
Elektrický motýľový ventil je ventil, ktorý je poháňaný elektrickým ovládačom na otáčanie kruhovej dosky motýľa. Doska motýľa sa otáča okolo osi ventilu 0 Stupeň -90, aby sa dosiahol reguláciu otvoru a zatvárania alebo prietoku potrubného média. Jeho základné funkcie zahŕňajú:
Rýchle ovládanie: Rotácia 90 stupňov môže dokončiť úplné otváracie alebo úplné záverečné akcie, rýchla rýchlosť odozvy, vhodná pre automatické riadiace systémy.
„Dizajn odolnosti proti prietoku: Keď je úplne otvorená, hrúbka dosky motýľa je jediným odporom voči toku média a strata tlaku je iba 1/3 bránového ventilu rovnakého priemeru.
Štruktúra a konštrukčné prvky
Hlavné komponenty:
Teleso ventilu: vyrobené z liatiny, ťažného železa alebo nehrdzavejúcej ocele (napríklad 3 0 4/316), príruba alebo pripojenie svoriek spĺňa štandardy GB/ANSI a rozsah tlaku je 1. 0-4. 0MPA.
Butterfly Plate: Štruktúra v tvare diskov, Karbid na povrch povrchu povrchu tvrdého tesnenia Tungsten, mäkké tesnenie vložené PTFE alebo gumový tesniaci krúžok.
Pohon a pečať:
Elektrický ovládací stroj: Podporuje typ prepínača (220V AC) alebo modulácia typu (4-20 mA signál), kryty krútiacich momentu 50-2000 n · m, s výbuchom bezplatne (EXDⅱBT4) a IP67 ochrana .
Dvojité tesniace roztok:
Elastické tesnenie: Nitril gumber alebo sedadlo ventilu PTFE, úroveň úniku až po VI, použiteľná teplota -20 Stupeň ~ 150 stupňov .
Metal Tvrdé tesnenie: Viacvrstvová nehrdzavejúca oceľ + grafitová štruktúra, vysoká teplota odporu až do 450 stupňov, odolná voči erózii granulárnych médií.
Elektrický ovládací motýľový ventil Špecifikácia
|
Použitý médium |
voda, olej, tekutina, para atď. |
|
Tekutina |
-10 Stupeň ~ 425 stupňov |
|
Pracovný tlak |
0. 3-2. 5mpa |
|
Telesný materiál |
nehrdzavejúca oceľ |
|
Veľkosť pripojenia |
2 "-24" |
|
Priemer (mm) |
Dn 50-600 |
|
Tesniaci materiál |
nehrdzavejúca oceľ |
|
Doska na motýľ |
liatina alebo nehrdzavejúca oceľ |
|
Elektrický pohon |
Typ zapnutia, typ regulácie, typ pasívneho kontaktu, typ výstupu signálu, |
Elektrický ovládací ventil motýľa
Návrhy výberu:
Vysoké teplotné a vysokotlakové prostredie: Uprednostnite tlavo utesnené motýľové ventily (napríklad D943W), telesný materiál ventilu musí byť WCB alebo 316L z nehrdzavejúcej ocele.
Korozívne médium: Používajte motýľové ventily potiahnuté fluórmi (výstav PTFE), rezistentné na silnú kyselinu a alkali koróziu.
Žiadosti
Poľnohospodárske zavlažovanie: Solárny typ sa používa na zavlažovacie systémy zachraňujúce vodu, podporuje diaľkové ovládanie a filtráciu kvality vody.
Energetický systém: regulácia parného potrubia v tepelných elektrárňach, kontrola ochladzujúcej vody v cirkulácii v jadrových elektrárňach.
Produkcia chemikálie: pomer surovín reaktorov, korozívne médium (napríklad kyslé a alkalické prenosové potrubia).
