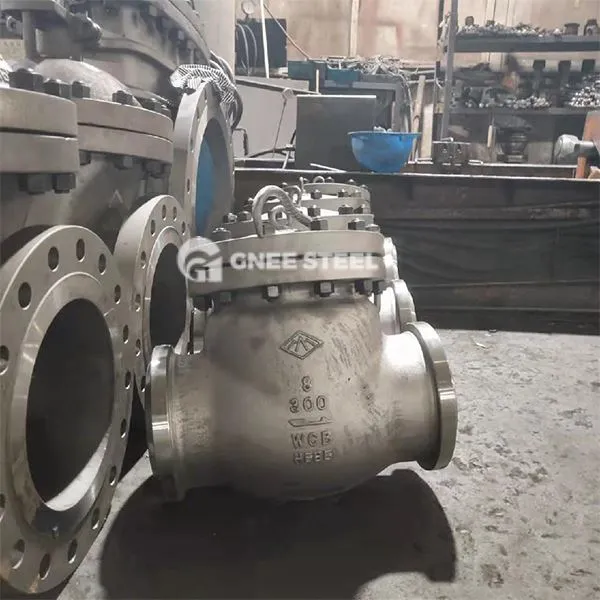

Kontrolný ventil s nízkou teplotou

Kryogénny kontrolný ventil je automatický ventil, ktorý sa špeciálne používa v extrémne nízkoteplotných prostrediach -196 stupňa ~ +80. Automaticky sa otvára a zatvára ventilový disk prietokom média, aby sa zabránilo spätnému toku kryogénnych tekutín, ako je kvapalný kyslík, kvapalný dusík a skvapalnené zemné plyny (LNG), a chrániť bezpečnosť potrubných systémov a zariadení. Jeho základné funkcie zahŕňajú:

Predchádzanie strednému spätnému toku: Zabezpečenie jednosmerného prietoku kryogénnych kvapalín, aby sa zabránilo spätnej rotácii čerpadiel alebo hnacích motorov.
‌ Statabilizačný tlak systému: udržiavanie rovnováhy tlaku potrubia prostredníctvom tesniacich štruktúr, aby sa znížilo výkyvy tlaku spôsobené splyňovaním kryogénnych médií.
Dizajn základnej štruktúry
‌Valve telo a montáž pohonu
‌Compact Štruktúra: Prijatie konštrukcie diskov s krátkym ťahom (typ hojdania alebo výťahu) na zníženie záverečnej nárazovej sily a prispôsobenie sa kalibrám DN10 ~ DN200.
‌Anti mrazenie dizajnu: naplnenie oblasti sedadla ventilu chladiva alebo nastavenie dutiny absorbujúcej náraz, aby sa znížilo riziko deformácie tesniaceho povrchu v dôsledku náhlych zmien teploty.
‌ Uskutočnenie a technológia odolná voči opotrebovaniu‌

‌ Dvojité tesnenie ‌: Disk ventilu je zváraný tvrdou zliatinou (ako je chrómové pokovovanie alebo nitriding), aby sa zlepšila tvrdosť povrchu a sedadlo ventilu je vložené flexibilným grafitom alebo materiálom PTFE, aby sa dosiahlo nízkoteplotné elastické tesnenie‌.
‌ Zníženie a zníženie straty: Čepele turbíny alebo teleskopické nárazníkové rukávy sú nakonfigurované tak, aby konzumovali kinetickú energiu média a znižovali čistenie jadra ventilu vysokorýchlostným tekutinou‌.

Nominálny priemer: dn 10-200

Uplatniteľné temp.:ⅶb: {0}}

Nominálny tlak: PN40 Bar

Použiteľné médium: kvapalný dusík, kvapalný kyslík, kvapalný zemný plyn a iné nízkoteplotné médium

Materiál tesnenia ventilov: PTFE (kód: P)

MATERIÁLNA VENTILA: SS304 (Kód: B) SS316 (kód: R), SS316L (kód: l)

Spôsob pripojenia: Zváranie zásuvky

Inštalačná cesta: Normálne horizontálna inštalácia môže tiež pridať pružinu na ventilovom disku, aby sa posilnil tesniaci výkon, v tomto okamihu, je možné v tomto okamihu nainštalovať v akomkoľvek uhle

Smer média toku musí byť rovnaký ako smer šípky na tele ventilu



Kontrolný ventil s nízkou teplotou
