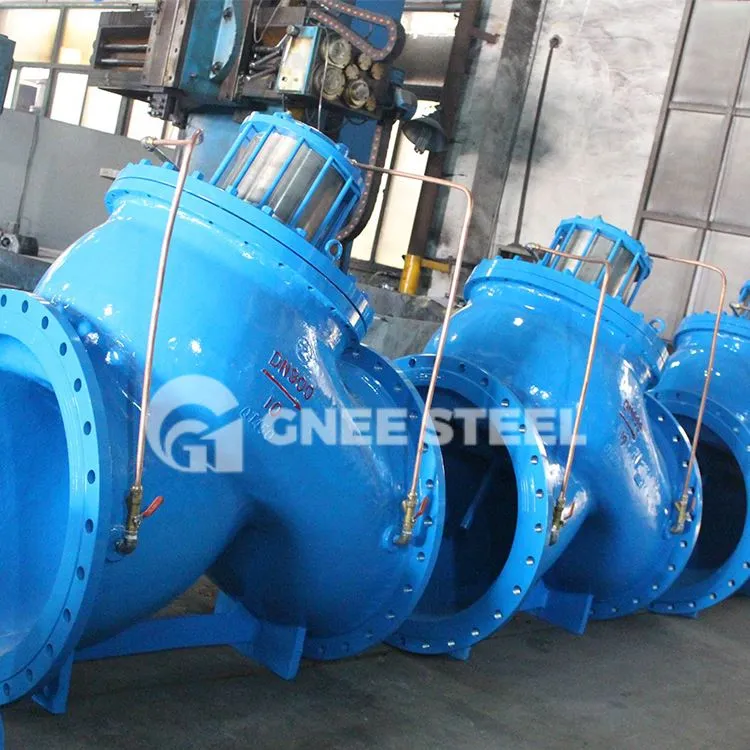

Piestový spätný ventil
video
Piestový spätný ventil

Piestový spätný ventil

Piestový spätný ventil sa spolieha na prietok samotného média a automaticky otvára a zatvára klapku ventilu, ktorá sa používa na zabránenie spätnému ventilu média, známemu tiež ako spätný ventil, spätný ventil, spätný ventil a spätný ventil.
Zaslať požiadavku
Chat teraz
Popis spätného ventilu typu piestu

Klapka spätného ventilu piestu je v tvare kotúča, otáča sa okolo osi kanála sedla ventilu pre rotačný pohyb, pretože kanál ventilu do aerodynamického, prietokového odporu ako stúpanie klapkového spätného ventilu je malý, vhodný pre nízky prietok a prietok zriedkavé zmeny pri príležitostiach s veľkým priemerom, ale nemali by sa používať na pulzujúci prietok a jeho tesniaci výkon nie je taký dobrý ako typ zdvíhania.

ŠTANDARDY DIZAJNU A VÝROBY
Základný dizajn API 6D
Hrúbka steny API 6D
Rozmery tvárou v tvár Ako uvedené
Rozmery konca príruby ANSI/ASME 16.5
Rozmery konca zvaru na tupo ANSI/ASME B16.25
Kontrola a testovanie API 6D
Tabuľka veľkostí spätného ventilu v štýle piestu

Piestové spätné ventily - API 6D
​Veľkosti: 2" - 24"
Trieda: 150

VEĽKOSŤ V 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 8.0 9.5 11.5 16 19.5 24.5 27.5 31 36 38.5 38.5 51
MM 203 241 292 406 495 622 699 787 914 978 978 1295
H1 V 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MM 83 124 127 171 235 298 337 378 432 / / /
H2 V 7.0 8.35 10.23 14.56 17.83 22.48 25.51 27.25 30.125 / / /
MM 178 212 260 370 451 571 648 692 765 / / /
VÁHA
(RF)		 LIBRA 64 124 201 332 610 1040 1328 2010 2480 / / /
KG 29 56 91 151 277 472 602 912 1125 / / /

Piestové spätné ventily - API 6D
​​Veľkosti: 2" - 16"
Trieda: 300

VEĽKOSŤ V 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A-RF V 10.25 14.75 17.625 19.375 22.5 29.625 32 35.25 39.125 / / /
MM 260 375 448 492 572 752 813 895 994 / / /
A- BW IN AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
MM AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
H1 V 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MM 83 124 127 171 235 298 337 378 432 / / /
H2 V 8.5 10.25 12.5 17.5 20.125 23.75 24.375 27.25 30.125 / / /
MM 216 260 318 445 511 603 619 692 765 / / /
VÁHA
(RF)		 LIBRA 80 155 250 415 750 1300 1660 2500 3100 / / /
KG 36 70 114 187 341 591 755 1136 1409 / / /
AUR=k dispozícii na vyžiadanie

Piestové spätné ventily - API 6D
​Veľkosti: 2" - 24"
Trieda: 600

VEĽKOSŤ NPL 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 11 14.75 18.5 20.75 24 30.88 33.625 37 41.25 46 55.5 60
MM 279 375 470 527 610 784 854 940 1048 1168 1410 1524
A - RTJ V 11.375 14.875 18.625 20.875 24.125 31 33.75 37.125 41.375 46.125 55.75 60.125
MM 283 378 461 530 613 787 857 943 1051 1172 1413 1527
A - BW V AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
MM AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
H1 IN 3.25 5.25 5.375 7 9.25 11.75 13.125 14.875 17 19.25 20.875 22.125
MM 83 133 137 178 235 298 333 378 432 489 530 561
H2 V 8.5 10.25 12.125 18 20.25 24.25 25.125 28.125 31.25 32.875 35.25 38.78
MM 216 260 308 457 514 616 638 714 794 835 895 985
WGT
(RF)		 LIBRA 71 136 215 485 782 1291 1880 2391 3788 / 5871 8507
KG 32 62 98 220 355 586 853 1084 1718 / 2663 3858
AUR=k dispozícii na vyžiadanie

Piestové spätné ventily - API 6D
​Veľkosti: 2" - 12"
Trieda: 900

VEĽKOSŤ NPL 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V / 14.875 19.375 21.875 24.875 31.375 33.875 / / / / /
MM / 378 492 556 632 797 860 / / / / /
A - RTJ V / 15 19.5 22 25 31.5 33.125 / / / / /
MM / 381 495 559 635 800 857 / / / / /
A - BW V / AUR AUR AUR AUR AUR AUR / / / / /
MM / AUR AUR AUR AUR AUR AUR / / / / /
H1 V / 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MM / 133 137 178 235 298 333 / / / / /
H2 V / 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MM / 260 308 457 514 616 638 / / / / /
WGT
(RF)		 LIBRA / 175 290 550 810 1650 2450 / / / / /
KG / 72 129 268 430 751 1044 / / / / /
AUR=k dispozícii na vyžiadanie

Piestové spätné ventily - API 6D
​Veľkosti: 2" - 12"
Trieda: 1500

VEĽKOSŤ V 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 13.625 17.25 20.25 24 32.375 34.375 41 / / / / /
MM 346 438 514 610 822 873 1041 / / / / /
A - RTJ V 13.75 17.325 20.375 24.25 32.75 35 41.675 / / / / /
MM 349 440 518 616 832 889 1059 / / / / /
A - BW V AUR AUR AUR AUR AUR AUR AUR / / / / /
MM AUR AUR AUR AUR AUR AUR AUR / / / / /
H1 V 3.25 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MM 83 133 137 178 235 298 333 / / / / /
H2 V 8.5 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MM 216 260 308 457 514 616 638 / / / / /
VÁHA
(RF)		 LIBRA 111 207 362 803 1320 2183 2301 / / / / /
KG 50 94 164 364 599 990 1044 / / / / /
AUR=k dispozícii na vyžiadanie

Piestové spätné ventily - API 6D
​Veľkosti: 2" - 12"
Trieda: 2500

VEĽKOSŤ NPL 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF IN 14.875 20.25 23.125 32 37.375 / / / / / / /
MM 378 512 587 813 949 / / / / / / /
A - RTJ V 15 20.5 23.5 32.5 38 / / / / / / /
MM 381 521 597 826 965 / / / / / / /
A - BW V AUR AUR AUR AUR AUR / / / / / / /
MM AUR AUR AUR AUR AUR / / / / / / /
H1 V 3.25 5.25 5.375 7 9.25 / / / / / / /
MM 83 133 137 178 235 / / / / / / /
H2 V 8.5 10.25 12.125 18 20.25 / / / / / / /
MM 216 260 308 457 514 / / / / / / /
VÁHA
(RF)		 LIBRA 151 320 513 1327 2068 / / / / / / /
KG 68 145 233 602 938 / / / / / / /
AUR – k dispozícii na vyžiadanie
Detail spätných ventilov

piston check valves





























Skupinová výstava GNEE

piston check valve manufacturers





























piston style check valve supplier
