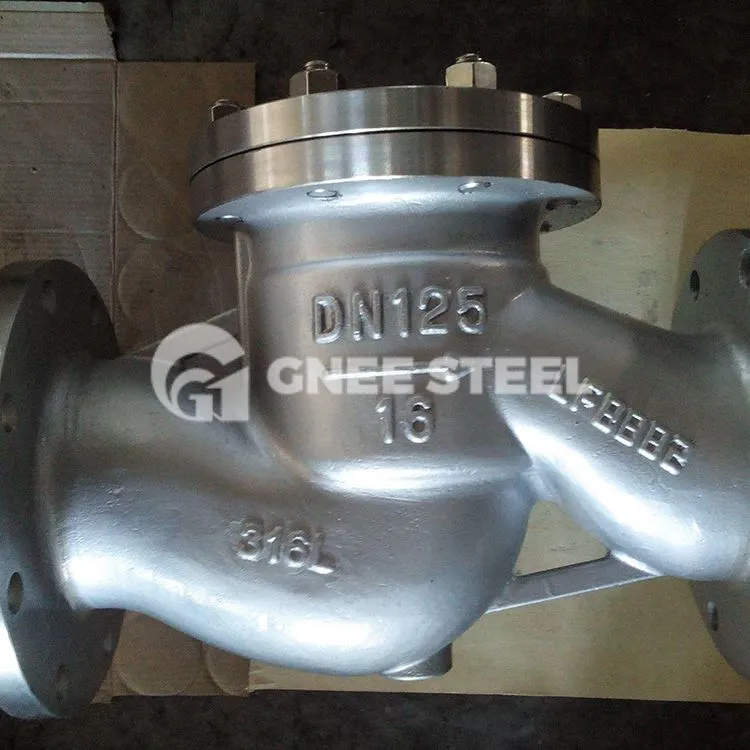

Spätný ventil výkyvného typu

Kyvný spätný ventil sa skladá hlavne z telesa ventilu, krytu ventilu, sedla ventilu, kotúča ventilu, vahadla, čapu, konzoly a ďalších častí. Ventilový kotúč sa otáča okolo čapu umiestneného mimo sedla ventilu. Zadná strana kotúča ventilu je pevne nainštalovaná na jednom konci vahadla pomocou spojovacej skrutky a matice a druhý koniec vahadla je sklopne inštalovaný na nástennej konzole dutiny telesa ventilu. Stredný tlak na vstupnom konci tlačí kotúč ventilu, aby sa otáčal a otváral, a stredný tlak na výstupnom konci a vlastná hmotnosť kotúča ventilu spôsobujú, že kotúč sa uzatvára.

Špecifikácia hlavného parametra:

Dizajn a výroba: Oceľový spätný ventil podľa BS ​​1868, ASME B16.34, API 6D
Kontrola a test: API598, API600 alebo API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
BW koncový rozmer: ASME B16.25
Tvárou v tvár a od konca ku koncu: ASME B16.10
Hodnoty tlaku a teploty: ASME B16.34
Rozmer hrúbky steny: API 600,BS 1868
Produktový rad
Materiál tela: uhlíková oceľ, nehrdzavejúca oceľ, legovaná oceľ, bronz
Nominálny priemer: 1/2"~48"(DN15~DN1200)
Koncové pripojenie: RF,RTJ,BW
Rozsah tlaku: Trieda 150~2500 (PN16~PN420)
Pracovná teplota:-196ºC~+560ºC

Dizajnový štandard

Ako nainštalovať spätný ventil výkyvu?

Výkyvné spätné ventily môžu byť inštalované horizontálne alebo vertikálne. Pred inštaláciou otočného spätného ventilu sa musíte uistiť, že šípka prietoku je v správnom smere. Ak je inštalovaný vertikálne, šípka toku musí smerovať nahor, aby kvapalina pretekajúca potrubím mohla tiecť nahor a zabránilo sa gravitácii, ktorá by ju ťahala späť a kontaminovala prívod vody.

Nasledujúce kroky vás prevedú, ako nainštalovať spätný ventil:

Krok 1: Pozrite sa dovnútra ventilu
Uistite sa, že vo vnútri telesa ventilu nie je nič zaseknuté. Ak do spätného ventilu vnikne malý predmet, môže to spôsobiť zaseknutie kotúča, čo zabráni toku vody.

Krok 2: Zatlačte kotúč z povrchu sedadla a skontrolujte jeho činnosť, aby ste sa uistili, že sa môže voľne pohybovať.

Krok 3: Uistite sa, že konce príruby nemajú žiadne otrepy alebo hrany, ktoré by mohli brániť správnemu utesneniu.

Krok 4: Nainštalujte ventil v smere toku podľa šípky smeru toku, pričom dbajte na to, aby pred ním bola rovná časť potrubia s 3-násobkom priemeru.

Krok 5: Ak je inštalovaný vertikálne, smer prúdenia musí byť nahor; ak je inštalovaný vodorovne, kryt ventilu musí smerovať nahor.
