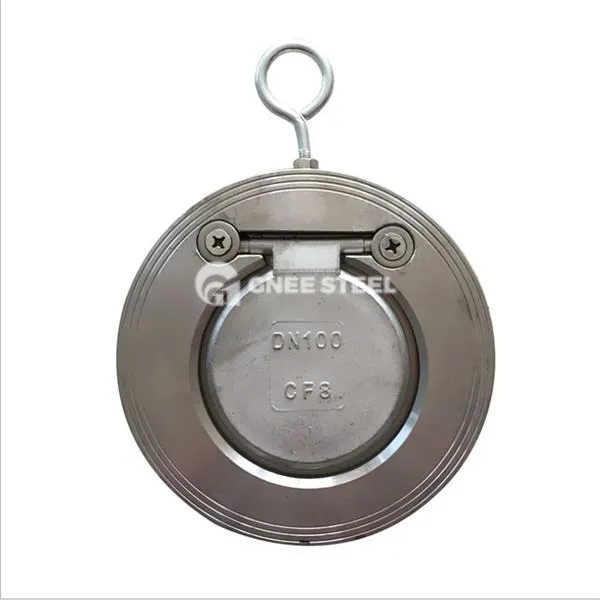

Kontrolný ventil s jednou doskouOpis
Skontrolovací ventil s jednou doskou je ventil, ktorý dosahuje jednosmerné vypnutie rotáciou alebo zdvihnutím jedného ventilového disku. Jeho základnou štruktúrou je inštalácia typu oblátky (bez prírubového pripojenia), ktorá sa spolieha na vlastný tlak média, aby sa disk ventilu otvoril a zabránil tomu, aby médium plynulo dozadu. Medzi hlavné komponenty patrí:
Telo ventilu: zvyčajne vyrobené z nehrdzavejúcej ocele (304/316) alebo UPVC, ktorá je odolná voči korózii a je vhodná na nízkotlakové až stredne tlakové podmienky.
Disk ventilu: Dizajn jednotlivého disku, ktorý sa rýchlo uzatvára pomocou pružinového predpätia alebo gravitačnej pomoci na zníženie nárazu vodného kladiva.
Tesnenie: Guma (NBR/EPDM) alebo kovové tvrdé tesnenie (bronzová/stellitná zliatina) sa používa na zabezpečenie toho, aby rýchlosť úniku bola menšia alebo rovná 0. 01%.
Špecifikácia ventilu s jednou doskou
|
položka |
hodnota |
|
Záruka |
1 rok |
|
Typ |
Kovové kontrolné ventily, kontrolný ventil s jedným diskom |
|
Prispôsobená podpora |
OEM, ODM |
|
Miesto pôvodu |
Čína |
|
Značka |
Gener |
|
Číslo modelu |
H74W-16P |
|
Aplikácia |
Všeobecný |
|
Teplota médií |
Normálna teplota |
|
Moc |
Mechanický |
|
Médium |
vodná voda |
|
Veľkosť prístavu |
Dn 40- dn600 |
|
Štruktúra |
Kontrola |
|
Telesný materiál |
Nehrdzavejúca oceľ 304/316L |
|
Tlak |
1. 0 ~ 1,6mpa |
|
Pracovná teplota |
-20 Stupeň ~ 425 stupňov |
|
Pracovné médium |
Kyselina plynná voda |
|
Spojenie |
Pripojenie |
GNENE SKLADOVÝ DOPATOVÝ SKLADOVÝ VENTIL
Výhody
Compact a Lightweight: Hrúbka dizajnu typu oblátky je iba 1/3 ~ 1/2 tradičného chráneného ventilu prírub, ktorý ukladá inštalačný priestor. Rast Closing: Čas uzáveru disku na pružinu je menší alebo rovný 0. LOW toku odporu: Strata konštrukcie tela zefektívneného ventilu je nižšia alebo rovná 0. 03MPA, vhodné pre scenáre nízkeho prietoku. LOW SPRÁVAJÚCE ÚDRŽBY: Žiadny zložitý mechanizmus pohonu, ľahké demontáž a montáž, nízke náklady na výmenu tesnení.
Aplikácie
Budova voda a odtokový systém: Používa sa na výstup z vodného čerpadla na zabránenie spätnému toku vody a nárazu na obežné koleso pri zastavení čerpadla. Ohrievanie, vetranie a klimatizácia (HVAC) : Vhodné pre potrubia cirkulácie chladenej vody, odolávajú -10 Stupeň ~ 60 stupňov pracovných podmienok. Chemické nízkotlakové potrubia: Prepravte čistú vodu a slabo korozívne médium (ako je koncentrácia roztoku kyseliny a alkalického roztoku menšia ako alebo rovná 10%) .
