Spring načítaný kontrolný ventil Popis
SPRING NABLADNÝ KONTROLNÝ VENTER je jednosmerný ventil, ktorý je uzavretý pomocou pružinovej sily, čo médiu umožňuje prúdiť v jednom smere a blokovať spätný spätný tok. Jeho základným mechanizmom je:
Otváranie toku smerom k toku: Média tlak prekonáva odpor pružiny a tlačí ventilový disk (ako je ventilový disk, guľa atď.) Na otvorenie, vytvára prietokový kanál;
Reverzné zatváranie toku: Keď dôjde k zmiznutiu stredného tlaku alebo nastane spätný tok, pružinová sila rýchlo vynuluje ventilový disk do tesniacej polohy, aby sa zablokoval spätný tok.
Tlak na zatváraciu akciu (tj tlak prasknutia) závisí od tuhosti pružiny a pracovných podmienok média.
Typ a štruktúra
Klasifikácia podľa štruktúry:
SPRING IN-LINE TYPE: Disk ventilu je rovnobežný s osou potrubia s kompaktnou štruktúrou vhodnou pre potrubia s malým priemerom (DN15 ~ 100 mm);
SPRING Y Typ: Disk ventilu je v určitom uhle potrubia, s nižším odporom toku a ľahkou údržbou. Často sa používa pri vysokotlakových alebo častých scenároch otvárania a zatvárania;
Swing pružinové asistované typ: Kombinuje disk s pohybovaným výkyvom s pružinovým nárazníkom, aby sa znížil záverečný náraz a je vhodný pre potrubia s veľkým priemerom (DN200 ~ 1200 mm).
Key Components:
Pring Material: Nerezová oceľ (304\/316 l) alebo zliatinová oceľ, korózia odolná a elasticky stabilná;
SPRÁVA FORMA: Kovové tvrdé tesnenie (vysoký teplota a vysoký tlak) alebo elastické mäkké tesnenie (PTFE\/Grapit), spĺňanie štandardov úniku ANSI triedy VI
Špecifikácia ventilu na pružina
|
Názov produktu |
Priemyselný jarný kontrolný ventil |
|||
|
Veľkosť |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Koniec pripojenia |
závitový |
|||
|
Norma |
3a, din, sms, iso |
|||
|
Tesnenie |
Silikón, EPDM, Viton |
|||
|
Prevádzkový spôsob |
Manuálny, pneumatický a elektrický ovládač |
|||
|
Maximálna teplota |
10bar |
|||
|
Pracovná teplota |
-10 Stupeň do +120 |
|||
|
Leštenie povrchu |
RA menej ako alebo sa rovná 0. 8 μm |
|||
|
Prepravná cesta |
Výslovom, vzduchom alebo po mori, ako požiadavka zákazníka |
|||
|
Rozsah |
Mliečne výrobky, jedlo, pivo, nápoj, lekárňa, kozmetika, voda atď. |
|||

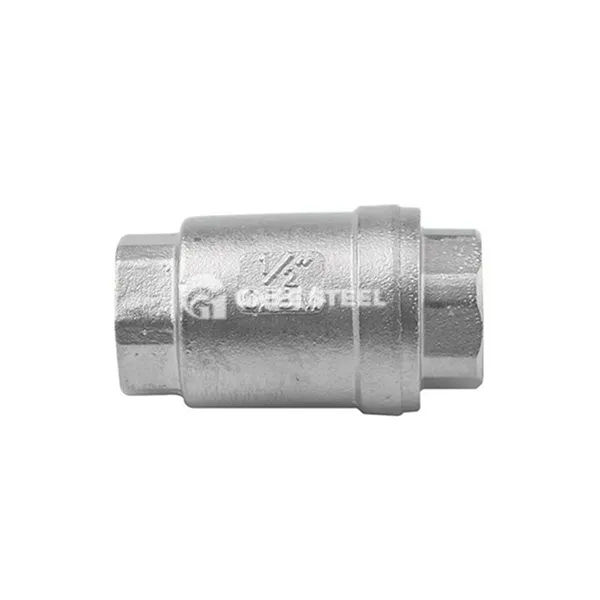

Spracovaný kontrolný ventil
Funkcie
Rast Response: Uzavretie pomocou pružiny skracuje čas reset na menej ako 0. 5 sekúnd, čo výrazne znižuje riziko vodného kladiva;
Vysoké tesnenie : Predbežná pružina zvyšuje upínaciu silu medzi ventilovým diskom a sedadlom ventilu a môže účinne zabrániť spätnému toku za nízkotlakových podmienok;
Návrh odporu s nízkym prietokom : Štruktúra efektívnej štruktúry kanála ventilu znižuje stratu tlaku a strata poklesu tlaku je nižšia ako 3% (úplne otvorená); Dentibilita: Spring a tesniaci povrch sú odolné voči opotrebeniu a životnosť môže dosiahnuť 5 ~ 10 rokov (normálne pracovné podmienky).
Aplikácie
Systém HVAC: Zabráňte chladiacej vode alebo parnému spätnému toku, chráňte vodné čerpadlá a kotly;
Petrochemické procesné potrubia: Kontrola jednosmerného toku korozívneho média (ako sú kyslé a alkalické kvapaliny);
Hydraulický prenosový systém: Blokujte spätný tok hydraulického oleja, aby ste predišli ovládača, aby stratil kontrolu;
Potravinový a farmaceutický priemysel: Sanitárny dizajn (zrkadlové leštenie) spĺňa potreby kontroly aseptickej tekutiny.
