Príruba kovanému guľovému ventilu Opis
Floge Forged Ball Ventil je guľový ventil, ktorého teleso ventilu je tvorené procesom kovania a pripojené k potrubia cez prírubu {. Lopta je poháňaná ventilom, aby sa otáčala o 90 stupňov, aby sa realizovala tekutina zapnutá kontrola {{}}}}}}}}}}}}}}}}}}}}} {}}} {}}} {}}} {}}} {}}}} {}}} {}}} {}}
Štrukturálne vlastnosti
Kované oceľové ventilové telesné konštrukcie
Teleso ventilu je kované s vysokou pevnou oceľou (ako je uhlíková oceľ ASTM A105, F304/F316 z nehrdzavejúcej ocele), s hustou štruktúrou a výrazne lepším odporom nárazu a kapacitou tlakového ložiska ako telesa odliatkového ventilu;
Rozhranie príruby je v súlade s ASME B16 . 5, je pripevnené na potrubie skrutkami, má spoľahlivé tesnenie a je ľahké rozobrať a udržiavať.
Posilnenie základných komponentov
Ball: Ošetrenie povrchovým tvrdením (ako je povrch karbidu), odolné voči opotrebovaniu a odolné voči korózii, vysoká stabilita tesnenia v dlhodobom používaní;
Ventilové sedadlo: Voliteľné kovové tesnenie (nehrdzavejúca oceľ + tesniaci mazivo) alebo mäkké tesnenie (PTFE/PEEK), ktoré vyhovuje potrebám rôznych médií;
Ventil stonka: Dizajn anti-flowout, priamo spojený s ovládačom (manuálne/pneumatické/elektrické), nízky hnací krútiaci moment .
Návrh kanála prietokového kanála s plným obsahom
Prietokový kanál je v súlade s vnútorným priemerom potrubia, s extrémnou malú stratu tlaku (koeficient odporu prietoku ≈ 0 . 05), vhodný na veľké dodanie prietoku.
Špecifikácia prírubového guľového ventilu
Hodnotenie tlaku: trieda 150 na triedu 2500 (do PN420);
Rozsah priemeru: DN15 až DN300 (1/2 "až 12");
Teplotný limit:
Štandardný typ: -29 Stupeň na +200 Stupeň (ptfe ventil sedadlo);
Rozšírený typ: -196 Stupeň do +540 Stupeň (kovové tvrdé tesnenie);
Metóda pripojenia: príruba (ASME B16 . 5), zváranie BUTT (ASME B16.25).

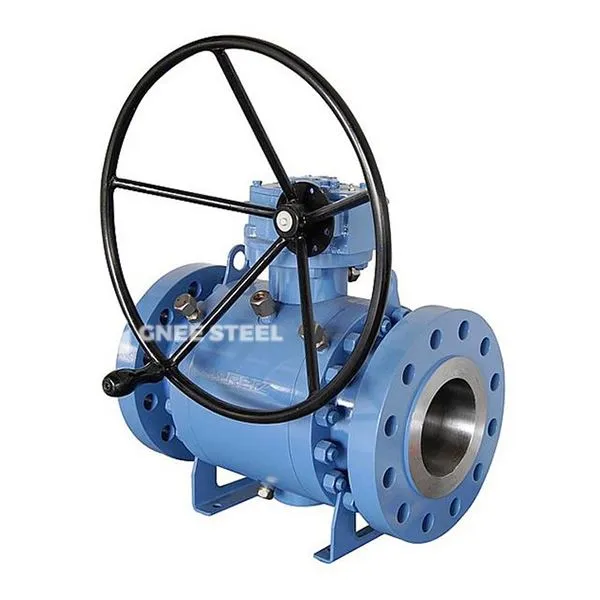

Kovaný guľový ventil
Výhody
Ultra vysoká kapacita tlaku : Trieda 2500 (42 MPa) nemá deformáciu za vysokých tlakových podmienok a bezpečnosť je o 50% vyššia ako bezpečnosť tela liatého ventilu;
Odolné voči extrémnym teplotám: Kovový tvrdý tesniaci roztok podporuje 540 stupňov vysokej teploty alebo -196 stupňa hlbokého studeného média;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 Times;
Nízke náklady na údržbu: Modulárna štruktúra podporuje rýchlu výmenu tesnení a zníženie prestoje o 70%.
Aplikácie
Ropa a zemný plyn: Vysokotlakové zariadenia na ropu a plynový studň (trieda 2500), kľúčové medzné body ropovodov;
Energia a výkon: Superkritické parné potrubia (menej ako alebo rovnajúce sa 540 stupňom), systémy chladenia jadrovej energie;
Špeciálne chemikálie: Silne korozívne médium (ako je koncentrovaná kyselina sírová, kvapalný chlór), vysokotlakové polymerizačné reaktory;
Deep Cold Engineering: LNG skvaparačná stanica (-162 prepravu kvapalného dusíka) .
